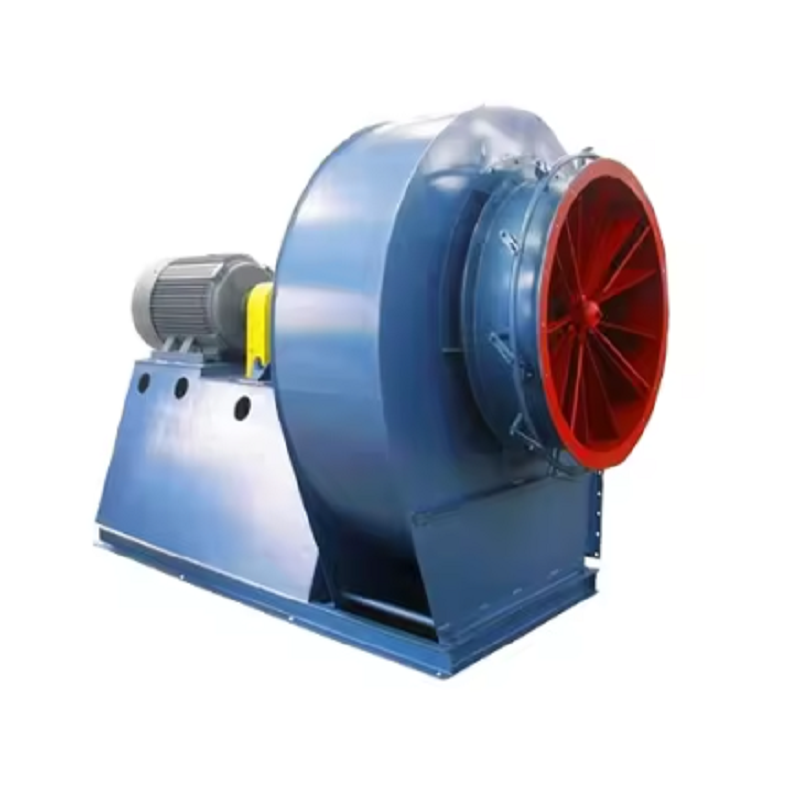

Průvodce výběrem vysokoteplotního odstředivého ventilátoru pro průmyslové aplikace

Úvod: Proč záleží na správném výběru

Ve vysokoteplotních průmyslových procesech výběr ventilátoru přímo ovlivňuje efektivitu výroby, bezpečnost zařízení a provozní náklady. Standardní odstředivý ventilátor může fungovat dobře za normálních podmínek, ale při trvalém vystavení vysokým teplotám, korozivním plynům nebo velkému zatížení prachem může rychle trpět deformací, selháním ložisek a sníženým výkonem proudění vzduchu. Výběr správného vysokoteplotního odstředivého ventilátoru vyžaduje podrobné vyhodnocení provozní teploty, složení plynu, požadavků na tlak a mechanického provedení.

Průmyslová odvětví, jako jsou ocelárny, sklářská výroba, výroba cementu, pece, kotle a zařízení na tepelné zpracování často pracují v extrémních podmínkách. V těchto aplikacích není ventilátor pouze zařízením pro pohyb vzduchu; je to kritická součást, která udržuje účinnost spalování, výkon výfukových plynů a stabilitu procesu.

1. Před výběrem vysokoteplotního odstředivého ventilátoru se seznamte s provozními podmínkami

Prvním krokem při výběru vysokoteplotního odstředivého ventilátoru je přesné definování pracovního prostředí. K mnoha poruchám ventilátorů dochází proto, že skutečné provozní podmínky se liší od původních konstrukčních parametrů.

Mezi klíčové parametry, které by měly být potvrzeny, patří:

Teplota plynu

Objem průtoku vzduchu (m³/h nebo CFM)

Požadavek na statický tlak (Pa nebo mmH₂O)

Hustota plynu

Koncentrace prachu

Chemické složení výfukových plynů

Nepřetržitý nebo přerušovaný provoz

Například pec na tepelné zpracování oceli může vytvářet výfukové plyny o teplotě 450 °C s jemnými částicemi oxidu kovu. Je-li instalován konvenční ventilátor, může oběžné kolo zaznamenat tepelnou roztažnost, což způsobí nerovnováhu a vibrace. V tomto případě je vyžadován vysokoteplotní odstředivý ventilátor navržený z tepelně odolných materiálů a zesílených konstrukcí oběžného kola.

Během skutečného hodnocení projektu by inženýři neměli vzít v úvahu pouze maximální teplotu, ale také rozsah provozních teplot. Ventilátor běžící nepřetržitě při 400 °C vyžaduje jiný design než ventilátor vystavený krátkodobě teplotě 600 °C.

2. Výběr materiálu a konstrukční návrh

Výběr materiálu je jedním z nejdůležitějších faktorů ovlivňujících životnost vysokoteplotního odstředivého ventilátoru. Oběžné kolo, plášť, hřídel a chladicí součásti musí odolávat tepelnému namáhání při dlouhodobém provozu.

Mezi běžné materiály patří:

Uhlíková ocel

Vhodné pro středněteplotní aplikace, kde jsou teploty plynu obecně nižší než 300 °C. Poskytuje dobrou mechanickou pevnost, ale má omezenou odolnost proti tepelné deformaci.

Nerez

Používá se v aplikacích zahrnujících vysoké teploty a korozivní plyny. Třídy nerezové oceli jako SS304 a SS316 jsou běžně vybírány pro chemické zpracování a výfukové systémy.

Tepelně odolná legovaná ocel

Pro extrémní aplikace nad 500 °C jsou často vyžadovány žáruvzdorné slitinové materiály pro udržení mechanické pevnosti.

Praktický příklad pochází z keramického závodu. Původní výfukový systém používal standardní ocelový ventilátor pracující při 380°C. Po šesti měsících se na oběžném kole vyvinuly trhliny v důsledku opakovaných cyklů zahřívání a chlazení. Náhradním řešením byl vysokoteplotní odstředivý ventilátor se zesíleným zpětně zakřiveným oběžným kolem, vysokoteplotními ložisky a konstrukcí chlazení hřídele. Servisní interval se prodloužil z několika měsíců na více než dva roky.

3. Návrh oběžného kola a řízení tepelné roztažnosti

Oběžné kolo je hlavní rotační součást vysokoteplotního ventilátoru. Nesprávná konstrukce oběžného kola může vést k vibracím, ztrátě účinnosti a neočekávaným odstávkám.

Při výběru vysokoteplotního odstředivého ventilátoru by měli inženýři posoudit:

Průměr oběžného kola

Tvar čepele

Rychlost otáčení

Bilanční stupeň

Přídavek na tepelnou roztažnost

Často jsou preferovány dozadu zakřivené lopatky, protože poskytují vyšší účinnost a stabilní provoz při proměnlivém zatížení. Dopředu zakřivené lopatky mohou nabízet vyšší průtok vzduchu při nízkém tlaku, ale jsou obecně méně vhodné pro náročné vysokoteplotní aplikace.

Například ve výfukovém systému kotle na biomasu může provozní teplota kolísat mezi 250 °C a 450 °C. Správně navržený vysokoteplotní odstředivý ventilátor musí umožňovat roztažení oběžného kola během ohřevu bez kontaktu s pláštěm. Inženýři si obvykle rezervují dilatační vůli a provádějí dynamické vyvážení po výpočtech tepelného namáhání.

4. Chlazení ložisek a ochrana hřídele

Selhání ložisek je jedním z nejčastějších problémů v aplikacích vysokoteplotních ventilátorů. I když oběžné kolo snese vysoké teploty, nadměrný přenos tepla přes hřídel může poškodit ložiska.

Spolehlivý vysokoteplotní odstředivý ventilátor obvykle obsahuje:

Prodloužená konstrukce hřídele

Chladicí kotouč nebo konstrukce chlazení vzduchem

Vysokoteplotní mazivo

Vodou chlazené pouzdro ložiska (pro extrémní podmínky)

Například aplikace odsávání z pece vyžadovala nepřetržitý provoz při 550 °C. U původního ventilátoru docházelo k poruchám ložisek každé tři měsíce, protože teplo putovalo přímo z hřídele oběžného kola do sestavy ložiska. Po upgradu na vysokoteplotní odstředivý ventilátor s delší hřídelí a chladicím kolem se teplota ložisek výrazně snížila, což umožnilo stabilní 24hodinový provoz.

5. Přizpůsobení tlaku a průtoku vzduchu

Volba ventilátoru pouze na základě teplotního hodnocení je běžnou chybou. Správně navržený vysokoteplotní odstředivý ventilátor musí také odpovídat požadavkům na průtok vzduchu a tlak v systému.

Proces výběru by měl zahrnovat:

Vypočítejte požadovaný průtok vzduchu podle požadavků procesu.

Změřte odpor systému z potrubí, filtrů, tlumičů a zařízení.

Zvolte provozní bod ventilátoru v blízkosti zóny s nejvyšší účinností.

Zvažte budoucí rozšíření systému.

Například systém sběru prachu v továrně na zpracování kovů vyžadoval průtok vzduchu 80 000 m³/h při tlaku 3500 Pa. Nízkotlaký ventilátor by mohl zajistit dostatečné proudění vzduchu, ale nedokázal překonat odpor potrubí, což má za následek špatný výkon při odstraňování prachu. Po jeho nahrazení správně dimenzovaným vysokoteplotním odstředivým ventilátorem dosáhl systém stabilního sacího výkonu a snížené spotřeby energie.

6. Postupy údržby pro prodloužení životnosti ventilátoru

I ten nejlépe navržený vysokoteplotní odstředivý ventilátor vyžaduje správnou údržbu, aby si zachoval výkon.

Doporučené postupy údržby zahrnují:

Pravidelné monitorování vibrací

Náhlé zvýšení vibrací obvykle indikuje nevyváženost oběžného kola, opotřebení ložisek nebo problémy s hřídelí.

Kontrola oběžného kola

Nahromadění prachu na čepelích může způsobit nerovnováhu a snížit účinnost.

Monitorování teploty ložisek

Abnormální zvýšení teploty by mělo být okamžitě vyšetřeno.

Kontrola šroubů a základů

Tepelné cyklování může časem uvolnit spojení.

V jednom projektu průmyslové pece odhalily rutinní kontroly vibrací časnou nerovnováhu oběžného kola způsobenou nahromaděním prachu. Čištěním a vyvážením oběžného kola se zabránilo velké poruše a několikadenním výpadkům výroby.

7. Časté chyby při výběru vysokoteplotního odstředivého ventilátoru

Mnoho provozních problémů je způsobeno spíše nesprávným výběrem než výrobními vadami.

Mezi běžné chyby patří:

Ventilátor vybírejte pouze podle kapacity proudění vzduchu

Ignorování změn hustoty plynu při vysokých teplotách

Použití standardních ložisek v prostředí s vysokou teplotou

Nebereme v úvahu korozivní plyny

Nedovoluje prostor pro tepelnou roztažnost

Profesionální výběrový proces by měl zahrnovat spolupráci mezi výrobcem ventilátoru a systémovým inženýrem. Podrobné provozní údaje pomáhají zajistit, aby byl vysokoteplotní odstředivý ventilátor navržen spíše podle skutečných podmínek na místě než podle obecných specifikací.

Závěr

Výběr správného ventilátoru pro extrémní průmyslová prostředí vyžaduje více než jen kontrolu teplotních limitů. Spolehlivý vysokoteplotní odstředivý ventilátor musí kombinovat vhodné materiály, správnou konstrukci oběžného kola, účinné metody chlazení a přesné přizpůsobení průtoku vzduchu a tlaku.

Správný design ventilátoru může zlepšit energetickou účinnost, snížit náklady na údržbu a zabránit neočekávaným prostojům, od spalovacích systémů pecí až po aplikace kotlů a chemické zpracovatelské závody. Vyhodnocením reálných provozních podmínek a aplikací praktických inženýrských principů mohou firmy dosáhnout dlouhodobě stabilního provozu i v nejnáročnějších vysokoteplotních prostředích.
